عیبیابی و مدیریت خطا در پروفی باس
شبکههای صنعتی در دنیای مدرن یکی از اجزای اساسی صنایع هستند و پروفی باس بهعنوان یکی از پروتکلهای پرکاربرد برای انتقال داده در سیستمهای کنترل صنعتی، جایگاه ویژهای دارد. این پروتکل به دلیل قابلیت اطمینان بالا و انعطافپذیری مناسب، در انواع صنایع از جمله خودروسازی، نفت و گاز و صنایع غذایی استفاده میشود. اما مانند هر سیستم دیگری، پروفی باس نیز ممکن است با مشکلات و خطاهایی مواجه شود که عیبیابی و مدیریت این خطاها نقش مهمی در حفظ عملکرد سیستم دارد.
مشکلات شبکه پروفی باس از دیدگاه کنترلر
هنگامی که مشکلی در شبکه پروفی باس رخ میدهد، میتوان از دیدگاه کنترلر به عیبیابی پرداخت. در این رویکرد، وضعیت کنترلر و نشانههای مرتبط با خطا بررسی میشوند که به شناسایی و رفع مشکل کمک میکند. مشکلات کنترلر در شبکه پروفی باس (Profibus) معمولاً به چهار حالت رایج تقسیم میشوند:

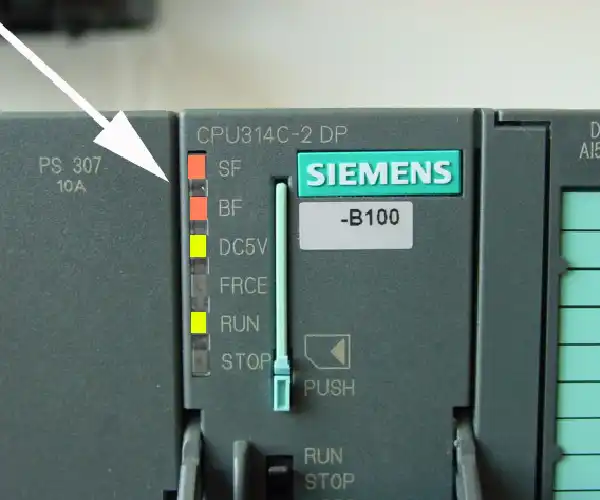

سیپییو استاپ شده و چراغ Fault چشمک میزند و سیپییو اجرا نمیشود:
این وضعیت معمولاً به دلیل قطع ارتباط کنترلر با یک یا چند دستگاه Slave رخ میدهد. علاوه بر این، ممکن است وقفه مربوط به پروفی باس روی CPU دانلود نشده باشد.
سیپییو استاپ شده و چراغ Fault چشمک میزند اما دوباره اجرا میشود:
این حالت ناشی از مشکلات موقتی است که پس از رفع عامل اختلال، سیستم به حالت عادی بازمیگردد و چراغ Fault خاموش میشود.

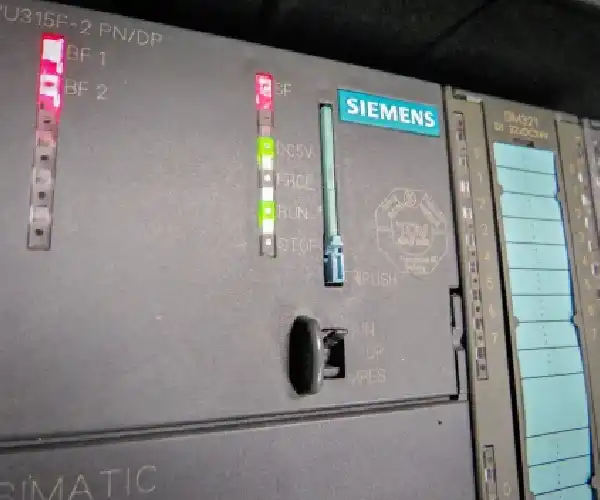

سیپییو در وضعیت RUN است ولی چراغ Fault چشمک میزند:
این خطا شبیه حالت اول است، با این تفاوت که وقفههای مربوط به خطای پروفی باس نیز روی CPU فعال هستند.
سیپییو در وضعیت RUN است و چراغ Fault خاموش است اما ارتباط دادهای وجود ندارد:
این مشکل عمدتاً به ارتباط بین Masterها مربوط است و میتواند ناشی از مشکلات فیزیکی یا برنامهنویسی باشد.
بر اساس تجربه، بیشترین مشکلات شبکه پروفی باس مربوط به ارتباط بین Master و Slave است و حالت چهارم کمتر دیده میشود. برای رفع این مشکلات، لازم است ارتباط فیزیکی و تنظیمات نرمافزاری با دقت بررسی شوند.
خطاهای رایج در Profibus
مشکلات در شبکههای Profibus معمولاً به دلایل زیر رخ میدهند:
- خطاهای فیزیکی: مشکلاتی نظیر قطع کابل، خرابی اتصالات، یا نویزهای الکتریکی میتوانند باعث اختلال در عملکرد سیستم شوند.
- خطاهای نرمافزاری: تنظیمات نادرست، ناسازگاری نسخههای نرمافزار، یا مشکلات در فایلهای GSD از عوامل رایج نرمافزاری هستند.
- خطاهای ارتباطی: کاهش کیفیت سیگنال، استفاده از تجهیزات ناسازگار یا تداخل در انتقال داده ممکن است مشکلات ارتباطی ایجاد کند.
مراحل عیبیابی در Profibus
خطاهای رایج در شبکههای Profibus معمولاً به سه دسته اصلی تقسیم میشوند:
- خطاهای فیزیکی
- خطاهای نرمافزاری
- خطاهای ارتباطی
خطاهای فیزیکی شامل مشکلاتی مانند قطع کابل، خرابی یا فرسودگی اتصالات، و همچنین تأثیرات نویزهای الکتریکی است که میتواند عملکرد صحیح شبکه را مختل کند. این خطاها اغلب ناشی از شرایط محیطی نامناسب یا عدم استفاده از تجهیزات استاندارد رخ میدهند.
خطاهای نرمافزاری معمولاً به دلیل تنظیمات نادرست در پارامترهای شبکه یا استفاده از نسخههای ناسازگار نرمافزارها به وجود میآیند. به عنوان مثال، فایلهای GSD که برای تعریف مشخصات دستگاهها استفاده میشوند، در صورت ناسازگاری یا خرابی میتوانند مانع از شناسایی درست دستگاهها توسط سیستم شوند.
خطاهای ارتباطی نیز یکی دیگر از چالشهای رایج در شبکههای پروفی باس هستند که معمولاً به دلیل کاهش کیفیت سیگنال، استفاده از تجهیزات ناسازگار، یا تداخلات الکترومغناطیسی در محیط به وجود میآیند. این نوع خطاها میتوانند باعث از دست رفتن بستههای داده یا تأخیر در انتقال اطلاعات شوند، که در سیستمهای حساس صنعتی میتواند منجر به مشکلات جدی گردد. شناسایی و رفع بهموقع این خطاها برای تضمین عملکرد پایدار شبکه ضروری است.
مدیریت خطا در Profibus
مدیریت خطا در شبکههای پروفی باس به معنای پیشگیری، شناسایی سریع، و رفع مشکلات به شیوهای کارآمد است که موجب کاهش زمان خرابی و افزایش بهرهوری سیستم میشود. یکی از راهکارهای اصلی در این زمینه، نگهداری پیشگیرانه است. این رویکرد شامل بررسیهای دورهای تجهیزات شبکه و استفاده از ابزارهای مانیتورینگ برای ارزیابی وضعیت کابلها، اتصالات و سیگنالها میباشد. تست مداوم سیگنال و اطمینان از سلامت تجهیزات میتواند به جلوگیری از وقوع بسیاری از خطاهای رایج کمک کند.
علاوه بر این، مستندسازی خطاها یکی دیگر از اصول مهم مدیریت خطا است. با ثبت دقیق مشکلات گذشته و تحلیل آنها، میتوان الگوهای تکراری را شناسایی کرد و راهکارهای مناسب برای پیشگیری از وقوع مجدد آنها تدوین نمود. این مستندسازی نهتنها به بهبود فرآیند عیبیابی کمک میکند، بلکه میتواند به عنوان منبعی ارزشمند برای آموزش و بهبود فرآیندها مورد استفاده قرار گیرد.
در نهایت، آموزش کارکنان یکی از عوامل کلیدی در مدیریت موثر خطاها است. آگاهی کامل کارکنان از عملکرد Profibus، ابزارهای عیبیابی و شیوههای صحیح نگهداری و تعمیرات، موجب افزایش کارایی تیمهای فنی و کاهش زمان واکنش در برابر مشکلات میشود. این آموزشها باید به صورت دورهای برگزار شوند و شامل آشنایی با جدیدترین فناوریها و استانداردهای مرتبط با پروفی باس باشند. با اجرای این راهکارها، میتوان پایداری و عملکرد بهینه شبکه پروفی باس را تضمین کرد.
پروفی باس به عنوان یکی از پروتکلهای ارتباطی پرکاربرد در صنایع، نیازمند مدیریت دقیق و اصولی برای جلوگیری از خرابیهای غیرمنتظره است. با اجرای مراحل عیبیابی و مدیریت صحیح خطاها، میتوان عملکرد بهینه این شبکه را تضمین کرد و از توقف تولید جلوگیری نمود.
